Цепь ГРМ BMW N47: почему рвётся, как диагностировать и сколько стоит ремонт

BMW N47 — четырехцилиндровый дизельный двигатель объемом 2,0 литра, который устанавливали на большинство компактных и средних BMW с 2007 по 2015 год. Серии 1, 3, 5, X1, X3 — почти все они ездили на N47. Двигатель получил награды за топливную экономичность и динамику. И в то же время вошел в историю как один из самых громких примеров конструктивной ошибки в массовом автомобиле премиум-класса.

Проблема заключается в том, что цепь может рваться чаще и раньше, чем должна была бы, а ремонт из-за конструктивного решения BMW стоит значительно больше, чем на любом другом двигателе с аналогичной схемой. И именно это превратило техническую проблему в широко обсуждаемую — с массовыми обращениями в сервисы и судебными делами в нескольких странах.

На подавляющем большинстве двигателей цепь или ремень ГРМ расположен спереди — со стороны радиатора. Это логично: при обслуживании двигатель остается в моторном отсеке, снимается передняя крышка, и механик получает доступ ко всему приводу ГРМ.

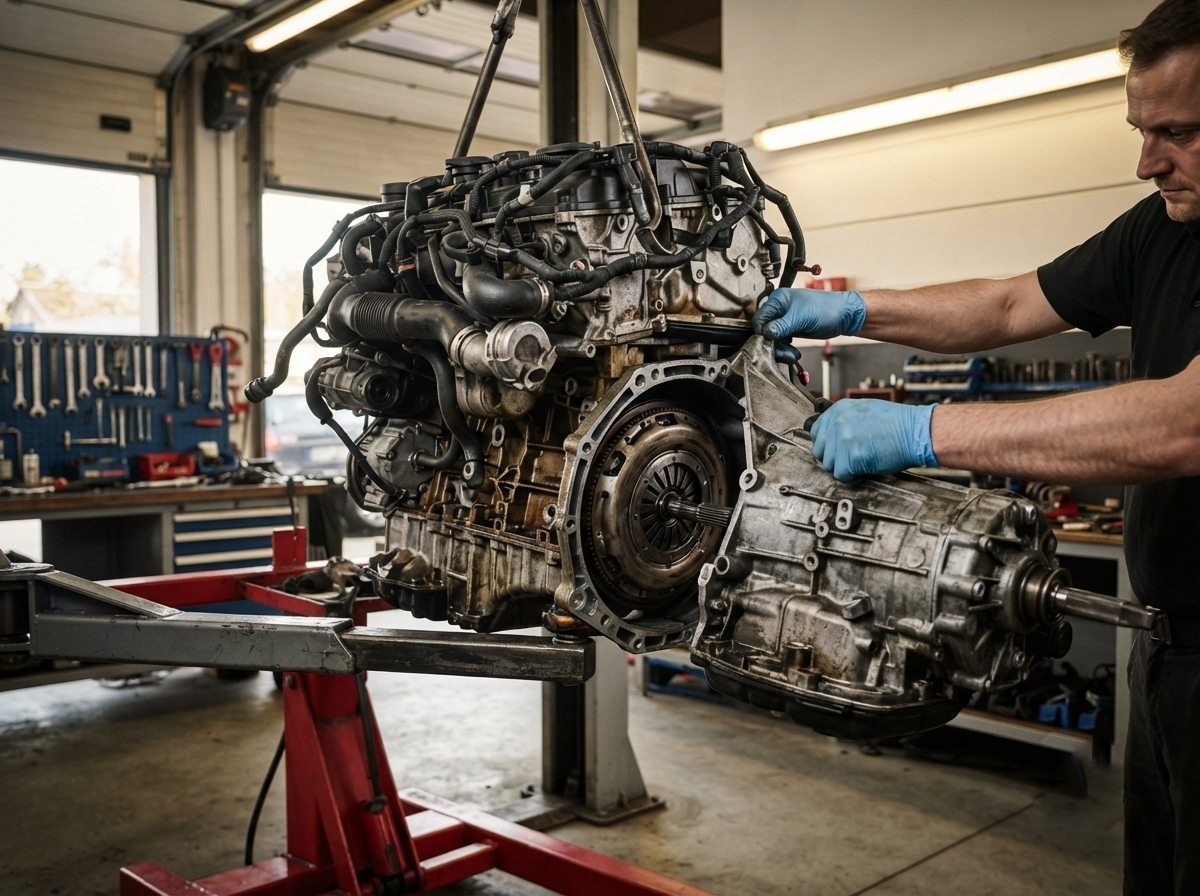

BMW при проектировании N47 сделала иначе. Цепь ГРМ на N47 расположена сзади двигателя — со стороны маховика и коробки передач. По данным профильных изданий и сервисных материалов, такая компоновка позволяет сократить расстояние между распределительным валом и топливными форсунками, улучшить геометрию впускного тракта и уменьшить общую длину двигателя. Технически это действительно дает определенные преимущества для компоновки моторного отсека.

Практическое следствие для владельца — принципиально иная стоимость обслуживания. Чтобы добраться до цепи ГРМ на N47, механик должен либо снять двигатель с автомобиля, либо отсоединить и отодвинуть коробку передач. Оба варианта — это многочасовая работа на подъемнике, которая превращает относительно простую процедуру замены цепи в полноценное капитальное мероприятие.

Для сравнения: на большинстве двигателей с передним расположением ГРМ замена цепи занимает ориентировочно 4–8 часов работы механика. На N47 та же операция занимает ориентировочно от 12 до 20 часов по данным профильных сервисов — и это без учета возможных осложнений. Разница в стоимости работ — кратная.

Важно понимать: заднее расположение цепи само по себе не является причиной ее ускоренного износа. Это причина того, почему ремонт такой дорогой. Причины ускоренного износа — в других конструктивных решениях, о которых речь пойдет далее.

Натяжитель цепи — это устройство, которое поддерживает постоянное натяжение цепи независимо от ее удлинения из-за износа. На N47 применяется гидравлический натяжитель, работающий от давления моторного масла: масло под давлением поступает в цилиндр натяжителя, поршень выдвигается и давит на планку-направляющую, которая прижимает цепь. Это стандартная схема, применяемая на миллионах двигателей различных производителей, и сама по себе она надежна. Проблема N47 — в деталях реализации и в расположении.

Отказ 1: задержка давления при холодном пуске. Гидравлический натяжитель требует давления масла для работы. При холодном запуске — особенно зимой — масло густое, давление нарастает медленнее, а задняя часть двигателя, где расположена цепь, получает смазку с задержкой. В этот момент натяжитель не обеспечивает полного натяжения: цепь провисает и бьет по направляющим. Именно поэтому треск при холодном пуске — первый и самый характерный симптом изношенной цепи N47. Каждый такой пуск добавляет нагрузку на цепь и направляющие.

Отказ 2: износ самого натяжителя. Ранние версии натяжителя N47 (приблизительно до 2010 года) имели относительно слабую пружину обратного клапана. При остановке двигателя масло стекало обратно, натяжитель частично разгружался. При следующем пуске — снова момент без полного натяжения. Накопительный эффект от тысяч таких циклов ускорял износ цепи и самого натяжителя.

Отказ 3: механический сбой натяжителя. При значительной выработке цепи ход поршня натяжителя исчерпывается — устройство больше не может компенсировать удлинение. Цепь начинает «гулять», бьет по корпусу и направляющим с нарастающей силой. BMW выпустила обновленный натяжитель обновила его пружиной — он ставится при замене цепи как обязательный элемент комплекта.

Важный момент: натяжитель нельзя «отремонтировать» — только заменить. И заменять его отдельно от цепи не имеет смысла: если натяжитель вышел из строя, цепь уже изношена, и наоборот.

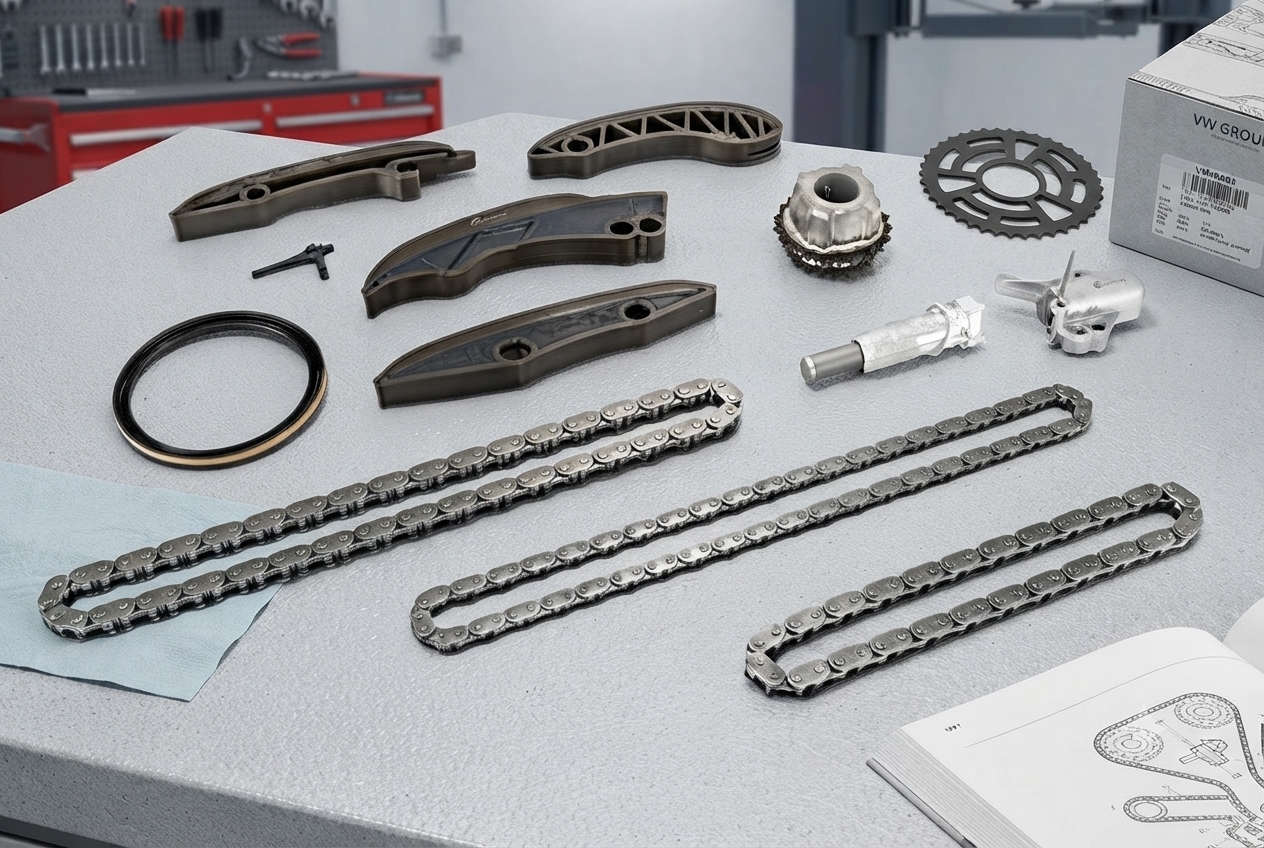

Привод ГРМ N47 — это не просто цепь и натяжитель. Система включает несколько элементов, каждый из которых изнашивается и каждый из которых при замене добавляет к счету:

Звездочка распределительного вала (распределительных валов). На N47 два распределительных вала — впускной и выпускной. Каждый имеет свою звездочку. Зубья звездочек постепенно изнашиваются от контакта с цепью — особенно при недостаточной смазке или при использовании изношенной цепи. Изношенная звездочка ускоряет износ цепи и наоборот — это взаимосвязанный процесс.

Звездочка коленчатого вала. Расположена в нижней части двигателя, соединена с коленвалом. Изнашивается медленнее распределительных, но при серьезном износе цепи повреждается и она. При комплексной замене ее также рекомендуется заменить.

Направляющие и успокоители цепи. Это планки, вдоль которых скользит цепь: направляющие удерживают цепь в правильной плоскости, успокоители гасят вибрации и биение. На N47 они изготовлены из армированного пластика. При износе цепи или при ее биении на холодном пуске пластик постепенно стирается. Фрагменты изношенного пластика попадают в масло и циркулируют по двигателю — это одна из причин, почему при проблемах с цепью N47 рекомендуется обязательно менять масляный фильтр, а промывка масляной системы — на усмотрение механика в зависимости от состояния двигателя и пробега.

При замене цепи ГРМ на N47 специалисты рекомендуют менять весь комплект одновременно: цепь, натяжитель, звездочки (по крайней мере распределительных валов), направляющие и успокоители. Экономия на отдельных элементах — это риск повторного ремонта через относительно короткое время.

Цепь ГРМ N47 — это деталь, которая живет или умирает в зависимости от качества смазки. И здесь конструктивное решение BMW с задним расположением ГРМ играет против владельца.

Проблема с подачей масла. Задняя часть двигателя — самая удаленная от масляного насоса точка. Путь подачи масла к цепи и натяжителю — самый длинный в двигателе. При холодном пуске, пока масло еще не прогрелось и давление не установилось, задняя часть двигателя получает смазку с задержкой. Каждый такой пуск — кратковременная работа цепи в условиях повышенного трения.

Масляный насос и давление масла. Масляный насос N47 приводится от коленвала. При износе насоса или при падении давления масла — из-за износа двигателя, несоответствующей вязкости масла или забитого масляного фильтра — натяжитель цепи получает недостаточное давление для нормальной работы. Результат: цепь провисает и ускоренно изнашивается.

Интервалы замены масла — критический фактор. BMW долгое время рекламировала так называемые «Longlife» интервалы замены масла — спецификация BMW Longlife-01/04 предусматривала интервалы до 30 000 км или раз в два года. Для двигателя с цепью ГРМ в задней части и гидравлическим натяжителем, зависящим от качества масла, такие интервалы оказались слишком длинными на практике. Масло, отработавшее 25 000–30 000 км, теряет вязкостные характеристики и защитные свойства. Натяжитель цепи, питающийся таким маслом, работает не в оптимальных условиях.

Износ цепи ГРМ N47 — это не внезапная катастрофа. Есть несколько характерных симптомов, которые появляются постепенно и дают владельцу время на реакцию — если знать, на что обращать внимание.

1. Треск или грохот при холодном пуске. Самый характерный и наиболее ранний симптом. Сразу после запуска холодного двигателя слышен металлический треск или грохот, доносящийся со стороны коробки передач (сзади двигателя). Через 10–30 секунд, когда давление масла устанавливается и натяжитель срабатывает, шум исчезает или существенно уменьшается. Владельцы часто игнорируют этот симптом, считая его «нормальным» для дизеля — это ошибка.

2. Постоянный шум на прогретом двигателе. На более поздних стадиях износа шум не исчезает полностью даже после прогрева. Это означает, что натяжитель уже не справляется с компенсацией удлиненной цепи. Ситуация требует немедленного внимания.

3. Неровная работа двигателя, плавание оборотов. При значительном растяжении цепи нарушаются фазы газораспределения — цепь «перескакивает» на зуб или несколько зубьев звездочки. Результат — неровная работа, сбои в работе системы управления двигателем, возможное снижение мощности.

4. Индикатор Check Engine. При нарушении фаз газораспределения электронный блок управления фиксирует отклонение и включает индикатор неисправности. Конкретные коды зависят от конфигурации двигателя и программного обеспечения ЭБУ.

5. Повышенный расход масла. Фрагменты изношенных направляющих и успокоителей, попадающие в масло, могут способствовать засорению масляных каналов и повышенному износу уплотнений. Косвенный признак, но в совокупности с другими симптомами — показательный.

6. Вибрации двигателя. При неравномерной работе из-за нарушенных фаз газораспределения могут появляться вибрации, которые ощущаются через руль или кузов.

Диагностика износа цепи ГРМ N47 — это комплексная процедура, объединяющая несколько методов. Ни один из них по отдельности не дает стопроцентного ответа.

Сканер OBD-II и BMW-специфичные коды. При перескоке цепи или значительном нарушении фаз газораспределения ЭБУ фиксирует коды ошибок, связанные с отклонением фаз распределительных валов. Для N47 характерны коды группы «camshaft position» — конкретные значения зависят от года выпуска и версии ПО ЭБУ. Важно: на ранних стадиях износа, когда цепь еще не перескакивает, а только растянута, коды ошибок могут отсутствовать. Отсутствие кодов не означает отсутствие проблемы.

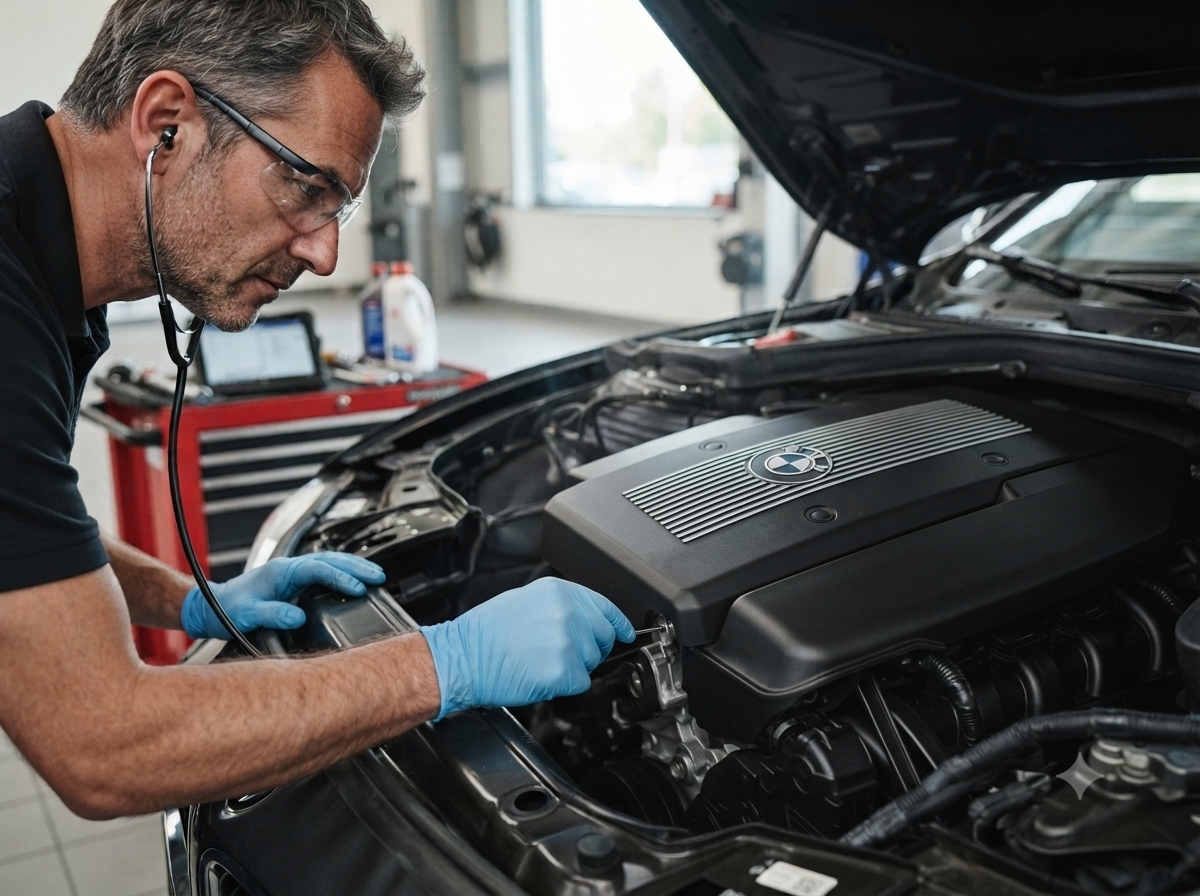

Прослушивание двигателя. Опытный механик может определить характер шума и его источник с помощью стетоскопа или просто на слух при холодном пуске. Шум цепи N47 имеет характерный «металлический» треск, отличающийся от шума клапанов или форсунок.

Проверка фаз газораспределения. Специализированный BMW-сканер (ISTA или аналог) позволяет в режиме реального времени отслеживать отклонение фаз распределительных валов от эталонных значений. Если отклонение превышает определенный порог — цепь растянута. Это самый точный неинвазивный метод диагностики.

Эндоскопия. В некоторых случаях через технологические отверстия можно ввести эндоскоп и осмотреть состояние цепи и направляющих. Из-за ограниченного доступа к задней части N47 метод применяется редко и не всегда информативен.

Анализ масла. Повышенное содержание металлических частиц или фрагментов пластика в масле — косвенный признак износа элементов привода ГРМ. Лабораторный анализ масла дает полезную информацию, но не является основным методом диагностики цепи.

Практическая рекомендация: если есть подозрение на проблему с цепью N47 — ехать в сервис, специализирующийся на BMW, с BMW-специфичным оборудованием. Обычный мультимарочный сканер может не показать специфические коды и отклонения фаз.

N47 — двигатель с так называемой «интерференционной» конструкцией. Это означает, что при остановке распределительных валов (из-за обрыва или перескока цепи) поршни продолжают двигаться и сталкиваются с клапанами, оставшимися в открытом положении.

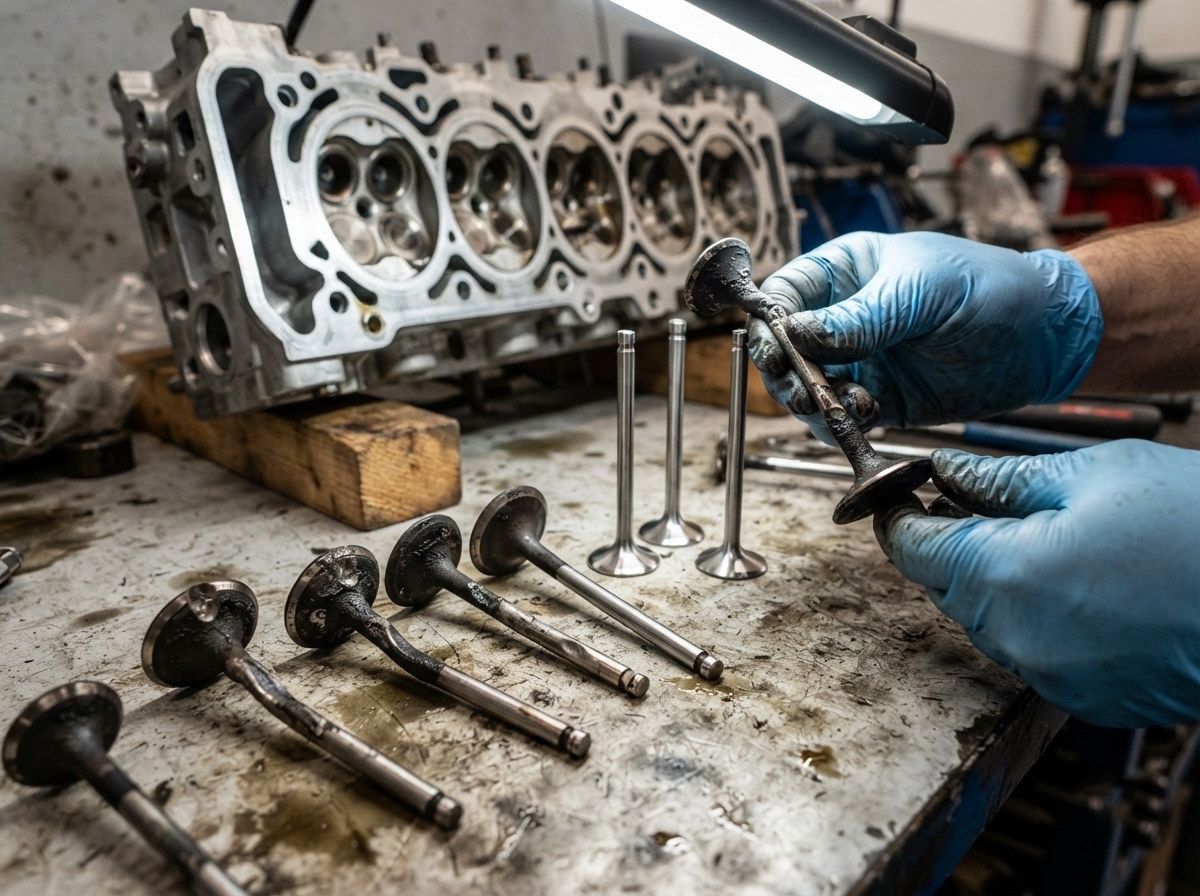

Обрыв цепи на ходу. Если цепь рвется во время движения автомобиля — двигатель останавливается мгновенно. Поршни бьют по открытым клапанам. Результат — погнутые или сломанные клапаны в одном или нескольких цилиндрах, возможное повреждение поршней, направляющих клапанов, а в худших случаях — трещины в головке блока цилиндров.

Перескок цепи. Менее катастрофический, но тоже серьезный сценарий. Цепь перескакивает на один или несколько зубьев звездочки — фазы газораспределения резко нарушаются. Двигатель может продолжать работать, но неровно, с потерей мощности. Если продолжать ездить — риск полного обрыва возрастает. Некоторые владельцы N47 описывают именно такой сценарий: сначала неровная работа, затем полный обрыв через несколько сотен километров.

Стоимость последствий. Замена клапанов и ремонт головки блока цилиндров после обрыва цепи — это уже не просто замена ГРМ. Для автомобилей старших лет с большим пробегом стоимость ремонта после обрыва может приближаться к рыночной стоимости самого автомобиля или превышать ее. Часть владельцев после такого ремонта получала счета, эквивалентные рыночной цене их BMW — и предпочитала продать машину на запчасти.

Важно понимать: обрыв цепи — не неизбежный результат для каждого N47. Но это реальный риск, который возрастает при игнорировании симптомов, редкой замене масла и откладывании диагностики. Своевременная замена цепи — значительно дешевле, чем ремонт после обрыва.

Замена цепи ГРМ на BMW N47 — одна из самых дорогих процедур обслуживания для этого класса автомобилей. И причина, как уже понятно, — исключительно в конструктивном решении с задним расположением ГРМ.

Почему такой разброс? Стоимость зависит от нескольких факторов: модель автомобиля (на E87/E90 доступ несколько проще, чем на F20/F30), тип коробки передач (с АКПП — сложнее и дороже), выбранный сервис (официальный дилер, профильный сервис BMW, мультимарочный), качество запчастей, регион.

Рекомендация по запчастям. На рынке есть дешевые комплекты ГРМ для N47, но экономия на цепи — рискованная стратегия. Учитывая стоимость работ, использование некачественной цепи, которая может потребовать повторной замены через относительно короткое время — неоправданная экономия. Среди проверенных производителей: Iwis (официальный OEM-поставщик BMW для цепей ГРМ), а также качественные aftermarket комплекты — INA и Febi (комплектация из компонентов OEM-поставщиков).

АКПП vs МКПП. На автомобилях с автоматической коробкой передач замена цепи сложнее и дороже — АКПП тяжелее и отодвинуть ее сложнее, чем механическую КПП. Разница в стоимости работ может составлять 5 000–10 000 грн.

N47 производился с 2007 по 2015 год. За это время BMW вносила изменения в конструкцию, и не все версии одинаково проблемные.

Моделі BMW з двигуном N47:

• BMW 1 Series (E87, E81, E82, E88, F20, F21) — 116d, 118d, 120d, 123d
• BMW 3 Series (E90, E91, E92, E93, F30, F31) — 316d, 318d, 320d
• BMW 5 Series (E60, E61, F10, F11) — 520d
• BMW X1 (E84) — 18d, 20d
• BMW X3 (F25) — 18d, 20d
• Mini Cooper D, One D (R56, R55, R57, R60) — окремі ринки і роки випуску; уточнювати за VIN

Важливо: не всі автомобілі цих серій з дизельним двигуном мають N47. Частина моделей і ринків отримала інші двигуни. Перевіряти конкретний двигун за VIN-кодом.

З точки зору ризику для покупця вживаного автомобіля: N47 виробництва до 2010 року без документально підтвердженої заміни ланцюга — це автомобіль, де ремонт ГРМ потрібно закладати в бюджет покупки або вимагати знижку відповідного розміру.

Проблема ланцюга ГРМ N47 вийшла за рамки технічного питання і стала предметом судових розглядів у кількох країнах.

Велика Британія. Британські власники BMW з двигунами N47 організувались і подали колективний позов проти BMW UK. Позивачі стверджували, що BMW знала про конструктивні особливості, але не попереджала власників і не проводила відкликання автомобілів. Справа привернула значну увагу медіа і стала одним із найгучніших автомобільних позовів у Великій Британії того часу. BMW заперечувала наявність системного дефекту, однак справа тривала роками.

Австралія. Аналогічні скарги надходили від австралійських власників. Австралійська організація захисту прав споживачів (ACCC) отримувала звернення щодо N47, хоча до офіційного відкликання справа не дійшла.

Інші ринки. Скарги власників N47 фіксувались у Німеччині, Нідерландах, країнах Скандинавії та інших ринках, де BMW мала значні продажі дизельних автомобілів.

Позиція BMW. BMW не визнавала N47 «дефектним» у розумінні, що вимагало б масового відкликання (recall). Компанія випускала оновлені компоненти (зокрема, вдосконалений натяжник) і в деяких випадках покривала вартість ремонту для автомобілів на гарантії або в рамках програм лояльності. Але системного recall для N47 через проблему ланцюга не було.

Що це означає для власника. Відсутність офіційного recall може означати, що власник не завжди може розраховувати на безкоштовний ремонт від BMW, якщо автомобіль поза гарантією. Проблема реальна і широко задокументована — але юридично вирішена не на користь власників.

Ця ситуація стала класичним прикладом того, як конструктивний прорахунок, що не досягає порогу «небезпека для життя», може роками залишатись без офіційного визнання виробником, перекладаючи витрати на ремонт на плечі власників.

Повністю усунути конструктивні особливості N47 неможливо — ланцюг залишається ззаду, і це незмінно. Але є кілька практичних кроків, які реально знижують ризик передчасного зносу.

1. Скоротити інтервал заміни оливи. Незалежно від того, що показує бортовий комп'ютер і що написано в книзі обслуговування — більшість профільних сервісів рекомендує міняти моторну оливу на N47 кожні 10 000–15 000 км. Це не заводський норматив, а практична рекомендація, яка базується на реальному досвіді з цим двигуном.

2. Використовувати правильну оливу. Тільки синтетична олива з допуском BMW Longlife-04 (LL-04), в'язкість 5W-30. Олива без цього допуску або з іншою в'язкістю — ризик для натяжника і ланцюга. Перевіряйте маркування на каністрі, а не тільки в'язкість.

3. Не ігнорувати тріск на холодному пуску. Якщо при запуску холодного двигуна чути металевий тріск з боку коробки — це сигнал для діагностики, а не «особливість дизеля». Чим раніше виявлена проблема, тим дешевший ремонт.

4. Планова діагностика фаз ГРМ. При кожному ТО або хоча б раз на рік — перевірка відхилення фаз розподільних валів через BMW-сканер. Дозволяє виявити розтягування ланцюга до появи шуму і до перескоку.

5. При купівлі вживаного авто — перевірити документи на ремонт ГРМ. Якщо в сервісній книжці є запис про заміну ланцюга ГРМ — це плюс. Якщо записів немає, а пробіг значний — закладати вартість ремонту в бюджет або вимагати знижку.

6. Не навантажувати двигун одразу після холодного пуску. Рушати можна відразу після пуску, але без високих обертів і різких прискорень, поки олива не прогріється. Саме навантаження на холодну, а не сам холодний пуск, зношує ланцюг найшвидше. Прогрівати на місці до робочої температури не потрібно — сучасні рекомендації виробників цього не передбачають.
