У статті розглядаємо:

• Toyota Prius XW30 (2009–2015), XW50 (2015–2022), XW60 (2023–дотепер)
• Toyota Camry Hybrid XV50 рестайлінг (2014–2017), XV70 (2017–2024)
• Lexus RX450h AL10 (2009–2015), AL20 (2015–2022), AL30 (2023–дотепер)
• Електрична помпа охолодження інвертора (рідинний контур силової електроніки)
• Інвертор гібридної системи Toyota/Lexus (перетворювач постійного струму ВВБ на змінний для тягових моторів)
• Конструктивне розмежування: ВВБ охолоджується повітрям, інвертор — рідиною

Гібридні автомобілі Toyota і Lexus мають репутацію найнадійніших на ринку — і вона заслужена. Але є одна конструктивна особливість, якій приділяють значно менше уваги, ніж двигуну або тяговій батареї: силова електроніка гібрида потребує окремого рідинного охолодження, і у цьому контурі є своя помпа зі своїм ресурсом.

На відміну від несправності двигуна або гальм, відмова системи охолодження інвертора не дає водієві жодного очевидного сигналу на ранній стадії. Немає диму з-під капота. Немає запаху горілого. Температура на панелі приладів — стрілка охолодження ДВЗ — залишається в нормі, бо це окремий контур. Авто їде, кондиціонер працює, рекуперація відбувається.

Тим часом інвертор — пристрій, що перетворює постійний струм тягової батареї на трифазний змінний для електромоторів — поступово накопичує теплове навантаження. IGBT-транзистори всередині розраховані на роботу в певному температурному діапазоні. Якщо охолодження деградувало, транзистори працюють при вищих температурах, ніж передбачено конструкцією, і їхній ресурс скорочується.

Перший явний симптом, який помічає водій, — це або жовтий трикутник із знаком оклику на панелі (індикатор несправності гібридної системи), або раптова втрата тягової потужності. До цього моменту пошкодження силової електроніки може бути вже суттєвим. Саме тому проблема може розвиватись місяцями без видимих ознак.

Важливо розуміти конструктивне розмежування, яке часто плутають навіть у сервісних центрах: у Toyota Prius, Camry Hybrid та Lexus RX450h високовольтна тягова батарея (ВВБ) охолоджується повітрям — через вентилятор у салоні або багажнику. Рідинне охолодження призначене для інвертора та блоку силової електроніки. Це окремі системи з різними точками відмови.

Система рідинного охолодження інвертора на Toyota Prius, Camry Hybrid та Lexus RX450h складається з кількох компонентів: електрична помпа (водяний насос), радіатор охолодження інвертора (окремий від радіатора ДВЗ), з'єднувальні шланги та охолоджувальна рідина. Контур замкнений і не перетинається з контуром охолодження двигуна внутрішнього згоряння.

Електрична помпа — серце цієї системи. На відміну від механічної помпи ДВЗ, яка приводиться ременем або ланцюгом від колінчастого вала, помпа охолодження інвертора живиться від бортової мережі 12 В і керується блоком управління гібридною системою (HV ECU). Це означає, що вона може працювати навіть при вимкненому двигуні — наприклад, під час руху в електричному режимі або після зупинки для охолодження електроніки.

Радіатор охолодження інвертора розташований, як правило, перед основним радіатором ДВЗ або збоку від нього — залежно від компонування конкретної моделі. На Prius XW30 він розташований у передній частині підкапотного простору, окремо від основного радіатора ДВЗ. На Lexus RX450h компонування дещо відрізняється через повнопривідну конфігурацію з заднім електромотором.

Що може вийти з ладу в цьому контурі: по-перше, сама електрична помпа — підшипник ротора зношується, або електронна частина помпи виходить з ладу. По-друге, шланги — гума старіє, з'являються мікротріщини, рівень рідини знижується поступово. По-третє, радіатор — забруднення або механічне пошкодження знижують ефективність тепловідведення. По-четверте, сама охолоджувальна рідина — вона деградує з часом, втрачає антикорозійні властивості та теплоємність.

Критично важливо: система охолодження інвертора використовує ту саму марку охолоджувальної рідини, що й контур ДВЗ на більшості моделей Toyota/Lexus — Toyota Super Long Life Coolant (SLLC) або еквівалент за допуском. Але це окремий об'єм рідини в окремому контурі, який замінюється окремо і має власний регламент. Доливати рідину в один контур не означає що інший теж в нормі.

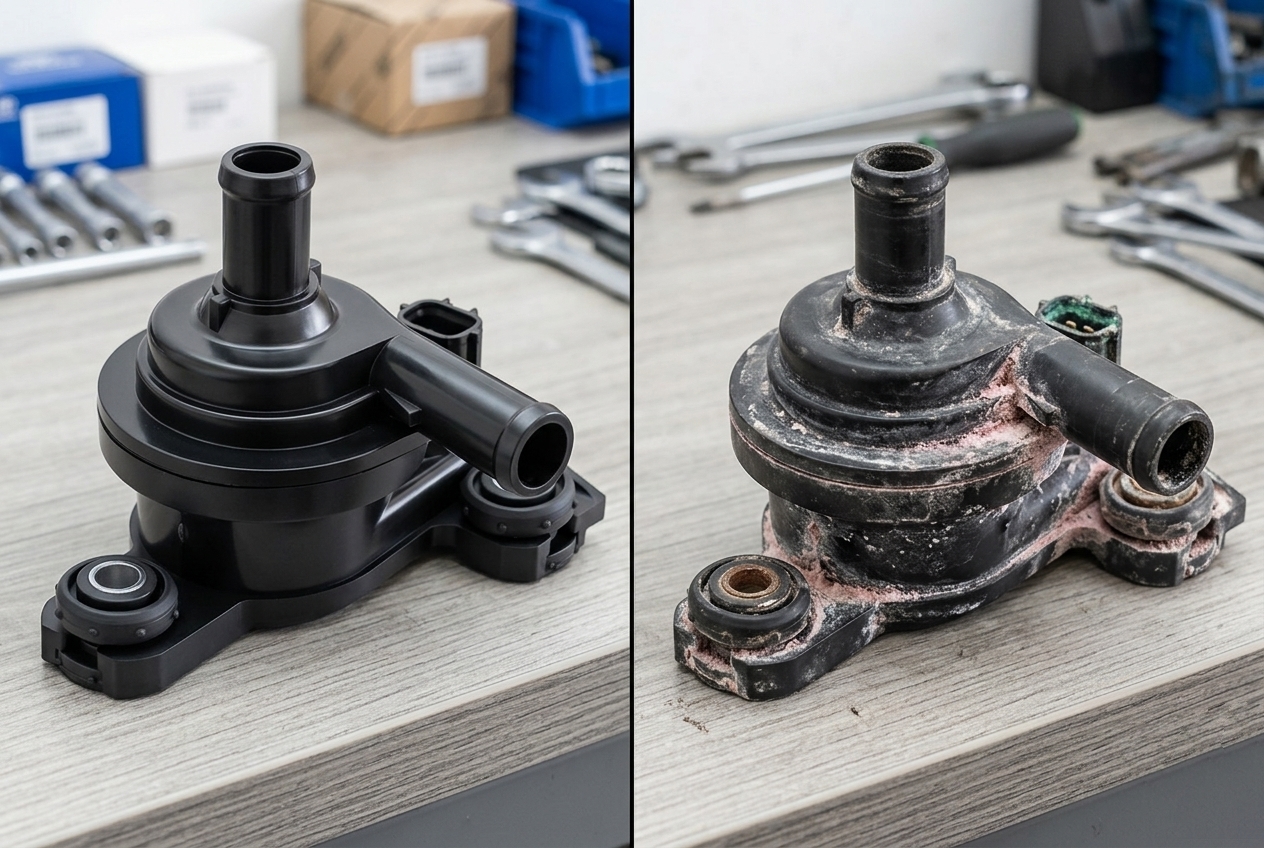

Електрична помпа охолодження інвертора — це відносно невеликий вузол, що складається з електродвигуна постійного струму, крильчатки та корпусу. На відміну від механічних помп, вона не має ременя або шестерні — лише електричне підключення та патрубки для рідини. Конструктивно простіша, але має власні точки відмови.

Найпоширеніша причина виходу з ладу — знос підшипника ротора. Підшипник працює у рідині і за нормальних умов має значний ресурс. Але якщо рідина давно не замінювалась, вона втрачає мастильні та антикорозійні властивості — підшипник починає зношуватись інтенсивніше. Другий сценарій — відмова електронної частини помпи через теплові цикли та вібрацію.

Третій сценарій — часткова відмова: помпа формально працює, але її продуктивність знижена. Ротор обертається повільніше через підвищений опір або механічний знос. Блок управління може не фіксувати помилку, якщо параметри ще в межах допуску — але фактичний потік рідини вже недостатній для ефективного охолодження при пікових навантаженнях.

Саме цей третій сценарій є найнебезпечнішим: в окремих випадках продуктивність помпи може знижуватись до появи активних кодів несправності. Інвертор при цьому перегрівається не постійно, а лише в певних режимах — тривалий підйом, рух у пробці влітку, активне використання клімат-контролю. Кожен такий епізод додає теплове навантаження на IGBT-транзистори.

Власник гібрида Toyota або Lexus у більшості випадків не помітить нічого підозрілого до пізньої стадії розвитку проблеми. Авто їде нормально. Прискорення — звичне. Рекуперація — є. Температура на панелі — в нормі. Це і є головна небезпека: контур охолодження інвертора повністю відокремлений від індикаторів, до яких звик водій.

Що може помітити уважний водій на проміжній стадії: незначне зниження тягової потужності при тривалому підйомі або русі у щільному потоці влітку. Гібрид може частіше вмикати двигун внутрішнього згоряння там, де раніше йшов в електричному режимі — це може бути ознакою того, що система обмежує навантаження на інвертор через підвищену температуру. Але цей симптом легко списати на спеку або особливості трафіку.

Що бачить діагност зі спеціалізованим обладнанням: температуру інвертора в реальному часі (вона може бути вищою за норму навіть без активних кодів помилок), дані про обороти та споживання струму помпи (знижена продуктивність фіксується в логах HV ECU), а також збережені тимчасові коди помилок, які водій ніколи не бачив на панелі — вони гасяться самостійно після нормалізації температури.

Важливо: більшість звичайних сканерів OBD2 не мають доступу до параметрів гібридної системи Toyota/Lexus. Потрібен або оригінальний Toyota Techstream, або сумісний спеціалізований сканер з підтримкою протоколів Toyota HV. Без цього обладнання перевірити стан системи охолодження інвертора неможливо — і саме тому проблема роками залишається непоміченою на більшості незалежних СТО.

На пізній стадії симптоми стають очевидними: жовтий трикутник на панелі, обмеження потужності (так званий limp mode гібридної системи), відмова від руху в електричному режимі. До цього моменту пошкодження можуть бути вже серйозними.

Стадія	Що відчуває водій	Що бачить діагност
Рання	Нічого. Авто їде нормально	Знижена продуктивність помпи в логах HV ECU, температура інвертора трохи вища за норму при навантаженні
Проміжна	Незначне зниження тяги на підйомах влітку, ДВЗ вмикається частіше	Тимчасові коди помилок у логах (не виводяться на панель), температура інвертора в піках перевищує норму
Пізня	Жовтий трикутник на панелі, обмеження потужності, відмова електричного режиму	Активні коди помилок інвертора/помпи, критична температура у логах, можливі ознаки деградації IGBT

Щоб зрозуміти масштаб наслідків, потрібно знати що відбувається всередині інвертора при тривалому перегріві. Інвертор гібридної системи Toyota/Lexus — це складний пристрій, що містить IGBT-транзистори (Insulated Gate Bipolar Transistor), конденсатори, шини постійного струму та систему керування. Саме IGBT-транзистори є найбільш термочутливим елементом.

При нормальній роботі IGBT генерують значне тепло, яке відводиться через теплообмінник, омиваний охолоджувальною рідиною. Якщо потік рідини знижений через часткову відмову помпи, теплообмінник перестає справлятись з тепловідведенням. Транзистори починають працювати при підвищеній температурі переходу — параметрі, що безпосередньо впливає на їхній ресурс.

Система управління гібридом фіксує перегрів і обмежує потужність — це захисна реакція. Але якщо проблема не усунута, кожен наступний цикл перегріву поступово деградує транзистори. Через певний час — який залежить від інтенсивності використання, клімату та ступеня відмови помпи — транзистор може вийти з ладу. Ремонт інвертора в цьому випадку означає заміну IGBT-модуля або всього блоку.

Щодо тягової батареї (ВВБ): вона охолоджується повітрям і має власну систему охолодження, не пов'язану з рідинним контуром інвертора. При повній відмові інвертора гібридна система переходить у захисний режим — HV ECU блокує силові ланцюги. ВВБ при цьому, як правило, залишається фізично неушкодженою, хоча може потребувати перевірки стану після серйозного інциденту з інвертором.

Практичний висновок: несправна помпа охолодження інвертора може становити ризик насамперед для самого інвертора. Вартість ремонту або заміни інвертора є основним фінансовим наслідком цієї проблеми. Батарея при цьому може залишатись справною — якщо проблему виявлено вчасно.

Наведені нижче діапазони — приблизні орієнтири на ринку України станом на 2025–2026 роки, зібрані з відкритих джерел (форуми власників, оголошення СТО). Точна вартість залежить від конкретної модифікації, року випуску, стану вузла та обраного сервісу. Ціни на оригінальні запчастини та роботи змінюються — уточнюйте актуальні дані безпосередньо в СТО або за VIN-кодом.

Вид роботи / вузол	Toyota Prius	Toyota Camry Hybrid	Lexus RX450h
Регулярне обслуговування системи охолодження інвертора (рідина + робота)	1 500–3 000 грн	1 500–3 500 грн	2 000–4 000 грн
Обслуговування та перевірка електричної помпи охолодження інвертора (деталь + робота)	4 000–9 000 грн	5 000–11 000 грн	6 000–14 000 грн
Відновлення функціональності інвертора (заміна IGBT-модуля, без заміни блоку)	15 000–35 000 грн	18 000–40 000 грн	25 000–55 000 грн
Заміна інвертора Б/В (AL10/AL20) або новий/відновлений (AL30, 2023+)	20 000–45 000 грн	25 000–55 000 грн	Б/В AL10/AL20: 20 000–55 000 грн; новий/відновлений AL30: до 90 000 грн

Для розуміння масштабу: профілактична заміна охолоджувальної рідини контуру інвертора — найдешевший сценарій. Заміна помпи при появі перших ознак зносу — помірні витрати. Ремонт або заміна інвертора після пошкодження через перегрів — на порядок дорожче. Саме тому регулярне обслуговування системи охолодження є економічно обґрунтованим для власника гібрида.

Важливе застереження: наведені цифри є орієнтовними діапазонами. Реальна вартість може відрізнятись залежно від конкретної модифікації (наприклад, Lexus RX450h з повним приводом має складніший доступ до компонентів), стану сусідніх вузлів та регіону. Завжди запитуйте кошторис після діагностики, а не до неї.

Перевірити стан системи охолодження інвертора самостійно можна лише частково. Візуальний огляд доступний кожному: рівень охолоджувальної рідини у розширювальному бачку контуру інвертора (він окремий від бачка ДВЗ на більшості моделей), стан шлангів на предмет тріщин і підтікань, стан радіатора інвертора — чи не забитий він брудом або комахами.

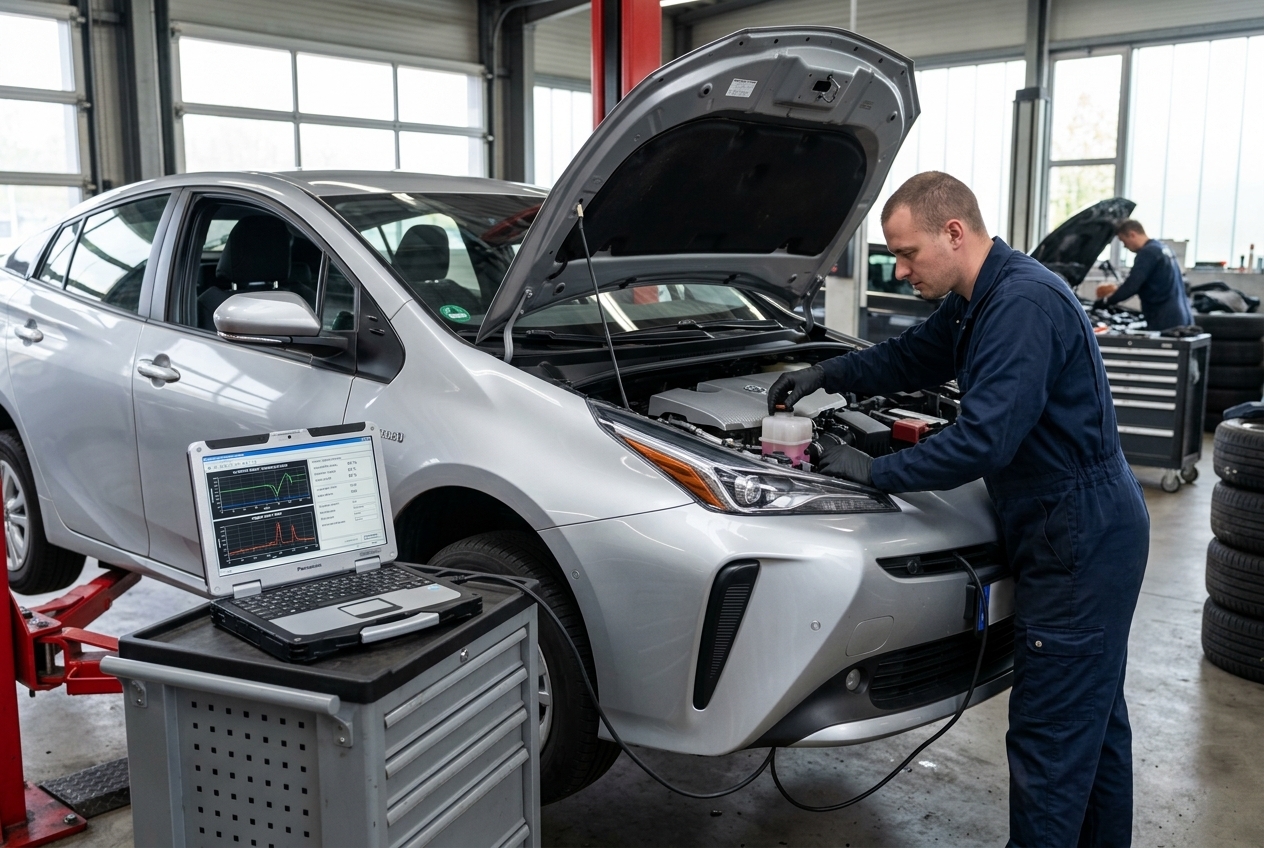

Повноцінна діагностика вимагає спеціалізованого сканера з підтримкою протоколів Toyota HV. Більшість простих OBD2-сканерів не відображають усіх параметрів гібридної системи Toyota в повному обсязі. Потрібен Toyota Techstream (офіційне ПЗ дилерів) або сумісний аналог — наприклад, Techstream Mini або аналогічні рішення, що підтримують розширені протоколи Toyota.

Що перевіряти при діагностиці: температуру інвертора в реальному часі та у логах (порівнювати з нормативними значеннями для конкретної моделі), обороти та споживання струму помпи (відхилення від норми вказує на знос), збережені коди помилок — включно з тими, що вже погасли самостійно. Тимчасові коди, які гасяться після охолодження, є важливим діагностичним сигналом.

Типові коди помилок, пов'язані з системою охолодження інвертора Toyota/Lexus, стосуються перегріву інвертора та несправності помпи. Конкретні коди DTC залежать від моделі та року випуску — уточнюйте в сервісній документації для вашої модифікації. Загальна логіка: коди помилок гібридної системи серії P3xxx, пов'язані з температурою або несправністю інвертора, є прямим сигналом для перевірки системи охолодження. Конкретні коди залежать від моделі та року — уточнюйте в сервісній документації або у спеціаліста з Toyota HV.

Що перевіряти	Як перевіряти	Тривожний сигнал
Рівень рідини в бачку контуру інвертора	Візуально, при холодному двигуні	Нижче мінімальної позначки, зниження між ТО
Стан охолоджувальної рідини	Колір, прозорість, наявність осаду або піни	Темний колір, каламутність, наліт на горловині
Шланги контуру інвертора	Візуальний огляд, перевірка на тріщини та підтікання	Тріщини, деформація, сліди підтікання рідини
Продуктивність помпи	Спеціалізований сканер Toyota HV (Techstream)	Обороти нижче норми, підвищене споживання струму
Температура інвертора	Live data через сканер Toyota HV під навантаженням	Перевищення нормативного діапазону при навантаженні
Збережені коди помилок (включно з погашеними)	Зчитування через Techstream або сумісний сканер HV	Будь-які коди серії P3xxx, пов'язані з температурою або несправністю інвертора

Офіційний регламент Toyota для більшості ринків передбачає перевірку рівня охолоджувальної рідини контуру інвертора при кожному ТО. Заміну рідини — за умовами експлуатації та рекомендаціями виробника для конкретної моделі. Точні інтервали вказані в сервісній книжці вашого автомобіля — вони можуть відрізнятись залежно від покоління та ринку збуту.

Що точно відомо: Toyota Super Long Life Coolant (SLLC) — органічна рідина на основі карбоксилатних інгібіторів корозії. Вона має значно довший ресурс порівняно зі звичайними антифризами, але не безмежний. Деградація рідини в замкненому контурі з алюмінієвими деталями (теплообмінник інвертора) відбувається повільніше, ніж у контурі ДВЗ, але відбувається. Важливо використовувати рідину, сумісну з допуском Toyota SLLC — не будь-який антифриз підходить для цього контуру.

Практичний регламент для власника гібрида Toyota/Lexus, якого немає в більшості стандартних чек-листів незалежних СТО: при кожному ТО просити механіка перевірити рівень і стан рідини саме в контурі охолодження інвертора (не плутати з основним контуром ДВЗ). Це займає 5 хвилин і не коштує нічого додатково — але більшість СТО цього не роблять, якщо не попросити.

Щодо помпи: вона не має офіційного регламентного інтервалу заміни як, наприклад, ремінь ГРМ. Її стан оцінюється при діагностиці. Якщо при черговій діагностиці сканером виявлено зниження продуктивності — це сигнал до заміни. Якщо діагностика не проводилась жодного разу за весь термін використання автомобіля — це привід провести її зараз, особливо якщо пробіг перевищує 100 000 км.

Дія	Prius XW30/XW50	Camry Hybrid XV50р/XV70	RX450h AL10/AL20
Перевірка рівня рідини контуру інвертора	При кожному ТО	При кожному ТО	При кожному ТО
Візуальний огляд шлангів і радіатора інвертора	Раз на рік або при ТО	Раз на рік або при ТО	Раз на рік або при ТО
Заміна охолоджувальної рідини контуру інвертора	За регламентом сервісної книжки або при погіршенні стану рідини	За регламентом сервісної книжки або при погіршенні стану рідини	За регламентом сервісної книжки або при погіршенні стану рідини
Діагностика продуктивності помпи (сканер HV)	При кожному ТО, обов'язково при пробігу 100 000+ км	При кожному ТО, обов'язково при пробігу 100 000+ км	При кожному ТО, обов'язково при пробігу 100 000+ км
Заміна помпи	За результатами діагностики	За результатами діагностики	За результатами діагностики

Про матеріал: Стаття підготовлена на основі технічної документації Toyota Motor Corporation, матеріалів ADAC щодо надійності гібридних систем, а також практики спеціалізованих СТО з обслуговування гібридів Toyota і Lexus в Україні. Конструктивні особливості охолодження (ВВБ — повітря, інвертор — рідина) підтверджені офіційною сервісною документацією Toyota. Діапазони вартості робіт — орієнтовні, актуальні на 2025–2026 роки; точні ціни уточнюйте в СТО за VIN-кодом вашого автомобіля.

Проста перевірка для власника:

Переведіть авто в режим READY (натисніть Power без педалі гальма для увімкнення гібридної системи) і відкрийте кришку розширювального бачка контуру інвертора — не двигуна. Якщо рідина помітно циркулює (легке коливання поверхні, рух бульбашок) — помпа працює. Якщо поверхня повністю нерухома кілька хвилин — потрібна додаткова діагностика спеціалізованим сканером.
