Свічки розжарювання дизеля: симптоми несправності, перевірка і заміна

Свічка розжарювання локально підвищує температуру в камері згоряння, коли тепла стисненого повітря недостатньо для надійного займання пального. Несправні свічки найчастіше проявляються важким холодним пуском і нерівною роботою одразу після нього. Перевіряють їх вимірюванням опору, а не подачею напруги акумулятора.

Дрібна деталь, від якої залежить, чи заведеться дизель

Тепла осінь, дизель заводиться з півоберта, і водій забуває, що в двигуні є деталь, від якої холодний пуск залежить найбільше. Свічки розжарювання не течуть, не стукають і не гудуть. Вони виходять з ладу тихо.

У цьому й полягає відома проблема. Поки надворі тепло, двигун часто компенсує слабку або мертву свічку: повітря в циліндрах і так достатньо гаряче. Перший серйозний мороз виставляє рахунок за всі пропущені попередження одразу, і водій дізнається про проблему вранці, коли їхати треба негайно.

Друга половина проблеми — діагностика. Взимку свічки стають першим підозрюваним для будь-якого важкого пуску, хоча причин у дизеля кілька: слабкий акумулятор, пальне, підсмоктування повітря, датчики. Тоді свічки міняють «на всякий випадок». Або перевіряють їх подаванням напруги акумулятора до світіння, через що можна пошкодити навіть справну свічку, особливо QGS-типу.

У статті розберемо, що саме робить свічка і чому їй потрібні не лише холодні ранки, а й режими після пуску. Далі: що означає лампа на панелі, як свічки видають себе в роботі, як їх перевіряти і за що береться заміна. Окремо розглянемо, який момент затягування вказує виробник для різних різьб.

Навіщо дизелю свічка: фізика холодного пуску

У бензиновому двигуні суміш запалює іскра. У дизелі іскри немає: пальне займається від тепла, яке виділяється при стисненні повітря. NGK пояснює роль свічок просто: вони потрібні, коли температура в камері згоряння недостатня для займання від тепла стиснення, наприклад під час холодного пуску.

Чому на морозі цього тепла не вистачає, показує сам механізм. Повітря на впуску холодне, метал головки і блоку теж. Під час стиснення повітря віддає частину тепла холодним стінкам, тож до моменту впорскування температура в камері може не дійти до потрібної. Тоді перші порції пального займаються погано або не займаються зовсім.

Свічка розжарювання — це невеликий нагрівач, нагрівальний кінець якого виходить у камеру згоряння (або в передкамеру, залежно від конструкції). За даними Bosch, для надійного холодного пуску температура свічки має бути не менше 850 °C. Ця цифра залежить від конструкції, стану двигуна й температури довкілля. Йдеться про температуру самого нагрівального кінця свічки, а не про температуру двигуна.

Той самий виробник наводить показовий приклад. У дизелів із непрямим упорскуванням за однієї несправної свічки проблеми з пуском імовірні вже за температур нижче 5 °C. Це число стосується саме цієї конструкції. Для сучасних двигунів із прямим упорскуванням універсальної межі назвати не можна: вона залежить від двигуна, алгоритму керування і стану решти системи.

Отже, свічка не «прогріває двигун». Вона допомагає зайнятися першим порціям пального, і від того, наскільки добре вона це робить, залежить, чи заведеться двигун одразу, чи після довгого крутіння стартером.

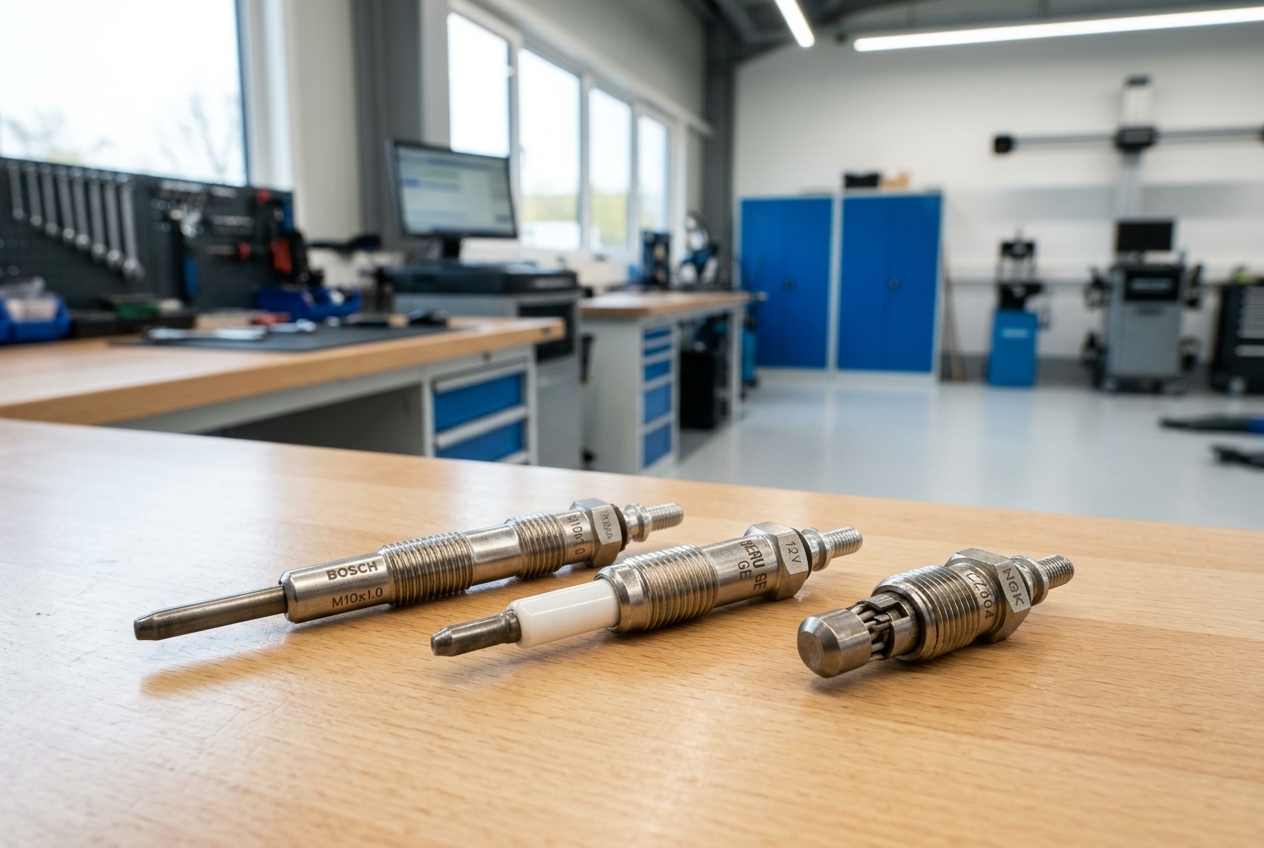

Металева, керамічна, QGS: чим відрізняються свічки

Свічки розжарювання бувають кількох поколінь, і слово «свічка» ховає за собою різні вироби. Класичні металеві кожухові свічки з конічним сідлом описує стандарт ISO 17447-1 (редакція 2022 року): він визначає їхні основні властивості й розміри, включно з виводами та розмірами отворів у головці циліндрів. Керамічним свічкам присвячено ISO 17447-2, а загальні вимоги й методи випробувань для кожухових свічок викладено в ISO 17447-3.

Окремі виробники заявляють для конкретних керамічних свічок швидке нагрівання та роботу в режимах із високою температурою; характеристики залежать від конкретної моделі. Bosch заявляє для керамічних DuraSpeed нагрів до 1 000 °C менш ніж за 2 секунди навіть за дуже низьких температур довкілля. NGK зазначає, що керамічні свічки можуть застосовувати час post-glow до 10 хвилин.

Окремо стоять свічки швидкого нагріву. Для лінійки Duraterm HighSpeed Bosch вказує, що вони «запускаються» менш ніж за 3 секунди. NGK пояснює, що QGS — це Quick Glow System: металеві QGS-свічки дуже швидко нагріваються й покращують холодний пуск. Але такі свічки працюють лише разом зі спеціальним QGS-контролером, який регулює подану енергію та нагрівання.

DENSO для зимової експлуатації дизелів радить два типи свічок: Ceramic та Instant Heating. За словами виробника, вони забезпечують дуже надійний швидкий холодний пуск, особливо взимку.

Усі ці цифри — заяви виробників про їхні власні лінійки, а не універсальний рейтинг типів. «Керамічна» не означає «краща для вашого двигуна»: тип, розмір і сумісність із блоком керування визначає виробник автомобіля. Свічку підбирають за VIN-кодом, а не за враженням від буклета.

Post-glow: свічка працює і після запуску

Поширене уявлення: свічка потрібна лише для пуску, двигун завівся — вона вимкнулася. Для багатьох сучасних систем це неточно. Bosch зазначає, що сучасні свічки не лише попередньо підігрівають двигун під час пуску, а й виконують post-glow — залишаються активними після запуску.

NGK пояснює навіщо: сучасні дизельні двигуни часто потребують функції post-glow для подальшого зниження викидів. Про тривалість того самого режиму NGK пише, що керамічні свічки можуть застосовувати час post-glow до 10 хвилин. Чи є цей режим у вашому двигуні, скільки він триває і коли вмикається, задає блок керування конкретної моделі, тому це число не слід переносити на всі двигуни.

Є й третя функція. За даними Bosch, у деяких двигунах система розжарювання бере участь у регенерації дизельного сажового фільтра: блок керування вмикає свічки в окремому режимі, щоб підтримати потрібні для регенерації температурні умови. Це не означає, що свічки самі нагрівають фільтр, і такий режим є не в кожному двигуні. Але у частини авто стан свічок може впливати не лише на пуск, а й на роботу системи очищення відпрацьованих газів.

Практичний висновок такий: свічка працює довше й частіше, ніж здається. Тому «влітку вона не потрібна» — спрощення. Чи вмикається підігрів у конкретний момент, вирішує алгоритм керування, а не календар. Про те, як виглядають проблеми з сажовим фільтром, ми писали окремо в статті про симптоми забитого DPF та EGR.

Лампа на панелі: що вона каже про свічки

Єдиний сигнал, який водій бачить щодня, — спіралька на панелі. Volkswagen UK пояснює: бурштинова лампа Diesel engine management / glow plug у дизельних двигунах, яка з’являється на кілька секунд після ввімкнення запалювання, означає попередній підігрів свічок розжарювання.

Для ринку США Volkswagen у довіднику індикаторів дає розвиток цієї логіки. Якщо індикатор glow plugs світиться, це попередній підігрів перед запуском дизельного двигуна. Якщо індикатор блимає, це несправність керування двигуном. Таке розрізнення відображає підхід цього виробника, і в інших марок символи та алгоритми можуть відрізнятися, тому остаточна відповідь лежить у мануалі вашого авто.

Що з цього випливає для діагностики. Лампа, яка на холодному двигуні світиться й гасне, говорить лише про те, що блок керування запустив підігрів. Вона не гарантує, що кожна свічка нагрілася. Незвична відсутність лампи на холодному двигуні (порівняно з мануалом вашого авто) і блимання — привід зчитати коди несправностей, а не гадати.

З лампою пов’язана ще одна пастка. На вже теплому двигуні блок керування може вирішити, що підігрів не потрібен, і лампа не з’явиться. Це не обов’язково несправність, а алгоритм конкретної моделі. Відсутність лампи на тепло оцінювати не можна: перевіряти треба на холодному двигуні.

Як несправні свічки відчуває водій

Типовий сценарій такий. Двигун завівся без проблем на теплій осені, а після перших заморозків стартер крутить довше, ніж раніше. Двигун «схоплюється» не одразу, перші моменти після пуску працює нерівно, трясеться. Коли двигун прогріється, усе повертається в норму. Саме ця картина — «холодний не хоче, гарячий заводиться ідеально» — найчастіше наводить на свічки.

Але цей симптом має кілька причин, і свічки лише одна з них. Слабкий акумулятор повільно крутить стартер, а густіша на морозі моторна олива додає опору. Важливі й стан пального, підсмоктування повітря, форсунки. Про ці причини ми детально писали в статті про дизель, що не заводиться взимку.

Є причина, про яку згадують рідко: датчик температури. Рішення про підігрів блок керування приймає за показами температури двигуна. Якщо датчик бреше й показує тепліший двигун, ніж насправді, підігрів може бути занадто коротким або не вмикатися. Свічки при цьому справні, а симптом той самий. Це одна з причин, чому «замінити свічки» без діагностики буває помилкою.

Як відрізнити? За однією ознакою не відрізнити. Але для двигунів із непрямим упорскуванням Bosch прямо пов’язує одну несправну свічку з проблемами пуску нижче 5 °C. Якщо складнощі з’являються на холодному двигуні, перевірте свічки, датчик температури, акумулятор, паливну систему та форсунки, а не міняйте одну деталь навмання. Рішення про заміну приймають після діагностики.

Чому свічки виходять з ладу

Свічка працює в жорстких умовах: нагрівальний кінець багаторазово розжарюється й охолоджується. Згідно з практикою профільних сервісів, одна з причин відмови — природне старіння нагрівального елемента після багатьох циклів нагріву й охолодження. Строк служби залежить від двигуна, умов експлуатації та якості свічки, універсального пробігу тут немає.

Друга група причин — керування. Свічка може бути цілою, а підігрів — недостатнім через несправне реле, блок керування або проблеми з живленням. У системах QGS NGK прямо вказує: свічки використовують лише зі спеціальним QGS-контролером, який регулює подану енергію. Неправильна енергія може вивести з ладу навіть справну свічку.

Третя — невідповідність деталі двигуну. Свічка неправильного типу, напруги, довжини або з невідповідними характеристиками може зовні підходити, але працювати не так, як передбачено для двигуна. Підбирайте деталь за каталогом автомобіля. Розміри й властивості регламентують стандарти ISO, але конкретну деталь для вашого мотора визначає каталог за VIN. У цьому сенсі «універсальні» свічки — ризик.

Четверта група — інші несправності двигуна. За практикою СТО, проблеми з форсунками або нагаром у камері здатні вплинути й на стан свічок. Тому якщо свічки гинуть незвично швидко, питання треба ставити не лише до свічок. Заміна без пошуку причини може дати той самий результат.

Діагностика: від лампи до мультиметра

Крок 1 — без приладів. Спостерігайте за лампою на холодному двигуні: загоряється, скільки світиться, гасне чи блимає. Це безкоштовно, і це справді безприладний крок, але він лише звужує коло пошуку. Лампа не покаже, яка саме свічка не гріє, і чи гріє взагалі.

Крок 2 — сканер. Потрібен діагностичний сканер, який підтримує ваш блок керування двигуном. Приклади кодів, пов’язаних із системою розжарювання, — P0380, P0670 та P0671–P0674 (останні — для окремих циліндрів, на двигунах, де блок розрізняє свічки). Точний набір і трактування залежать від виробника, моделі та року, тому розшифровку шукайте для вашого авто.

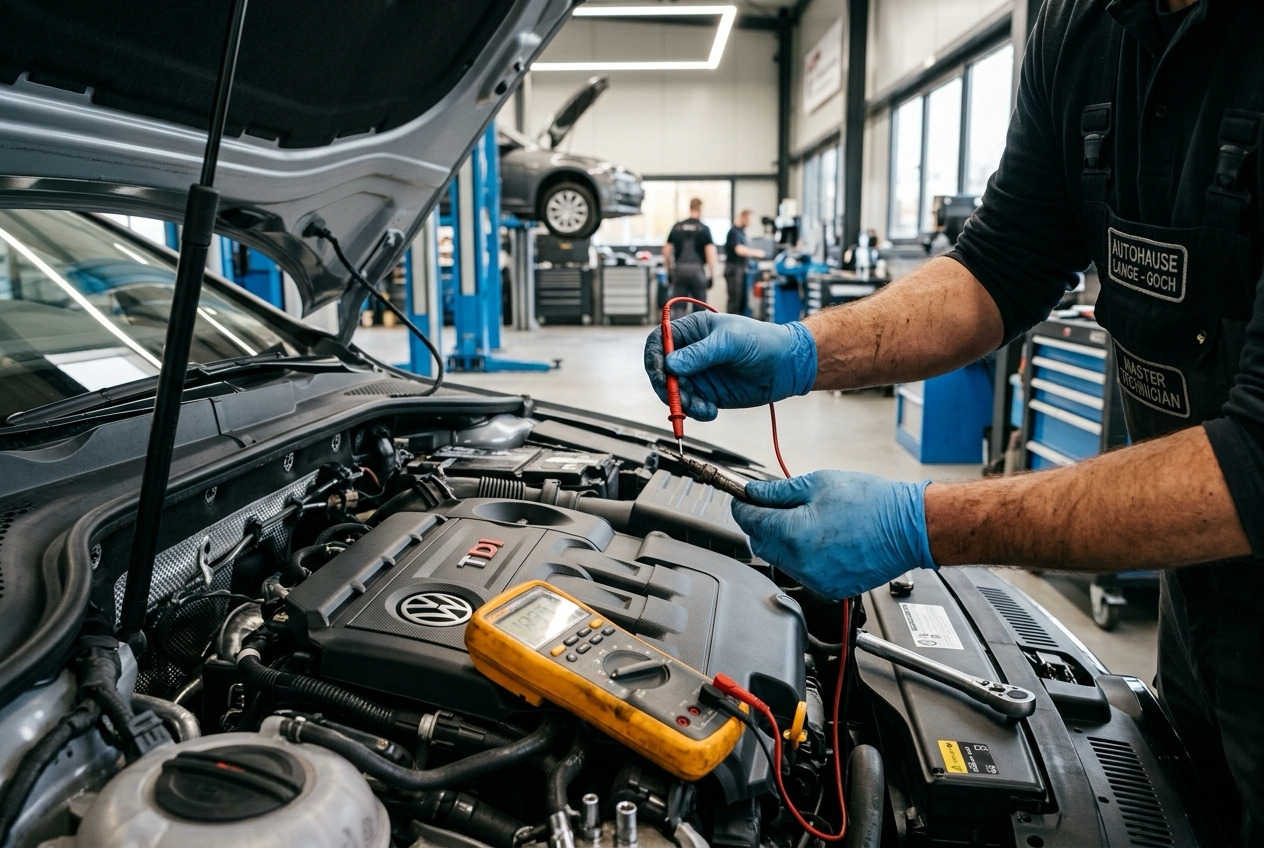

Крок 3 — мультиметр. NGK радить для кожухової свічки вимірювати опір між виводом і металевим корпусом. Потрібні мультиметр і доступ до свічки: на частині авто вони закриті кришкою двигуна, патрубками або елементами впуску, і дістатися до них не так швидко, як хотілося б. Якщо свічки з’єднані спільною шиною живлення, за практикою її спершу відключають, щоб виміряти кожну окремо, а не загальну картину.

Яким має бути опір, залежить від типу свічки. NGK дає орієнтири: у справної кожухової свічки опір нижчий за 5 Ом, у керамічної зазвичай нижчий за 1 Ом, а QGS-свічка при кімнатній температурі має лише близько 0,1 Ом. Це орієнтири, а не допуск для вашої деталі: точне значення беріть із документації виробника саме вашої свічки. Обрив (прилад не показує проходження струму) означає, що нагрівальна спіраль зруйнована. Для QGS і керамічних свічок потрібен мультиметр, здатний точно показати дуже малий опір, у десяті частки ома. І пам’ятайте: нормальний опір у холодному стані ще не гарантує, що свічка правильно працює під навантаженням, тому мультиметр — не остаточний вирок для всієї системи. Якщо ж усі свічки в нормі, а підігрів не працює, шукайте реле, блок керування або живлення, і це вже робота автоелектрика.

Міфи і помилки, які вбивають нові свічки

Перевірка від акумулятора. Старий «гараж-метод»: зняти свічку, подати на неї напругу акумулятора й дивитись, чи розжарюється. NGK цього не рекомендує. Температура нагрівальної спіралі може зрости до рівня пошкодження ще до того, як трубка виглядатиме добре нагрітою. Особливо це стосується QGS-типів. Свічка з такої перевірки може вийти пошкодженою, навіть якщо була справною.

«Міняти по одній чи комплектом». Універсальної відповіді немає. Практика СТО нерідко радить комплект, бо решта свічок того ж віку й можуть відмовити наступними. Але це практика, а не вимога виробника, тож рішення залежить від стану свічок і від того, що показав вимір опору.

QGS без контролера і навпаки. NGK прямо застерігає, що QGS-свічки використовують тільки зі спеціальним QGS-контролером. Поставити швидку свічку в систему, розраховану на звичайну, або навпаки — означає порушити логіку керування, на яку розрахований двигун.

Балончик швидкого старту. Часта «рятівна» порада для зимового дизеля — розпилити легкозаймисту рідину у впуск. Це шкодить двигуну, і ми докладно писали про це в статті про дизель, що не заводиться взимку. Свічки допомагають пуску саме як керований нагрів, а не як засіб для експериментів із займанням.

Довге крутіння стартером. Якщо двигун не заводиться з першої спроби, багато хто просто крутить ще й ще. Але довгі спроби швидко садять акумулятор і не відповідають на питання, чому двигун не заводиться. Корисніше зупинитися й зчитати коди та перевірити лампу.

Заміна: чистота різьби і момент затягування

Заміна свічки розжарювання — технічно проста, але з нюансами операція. Найбільший ризик — викручування старої свічки. За практикою СТО, свічка, що довго стояла в головці, може прикипіти. Тоді при викручуванні нагрівальний кінець може обламатися, і діставати його доводиться спеціальним інструментом, а інколи складніше, залежно від доступу. Тому викручувати слід обережно, без ривків і за потреби із засобом для різьби, що рекомендує майстер. Засіб не гарантує успіху: якщо свічка йде туго і зусилля росте, краще зупинитися, ніж зламати її в головці.

NGK дає чіткий порядок монтажу. Спершу переконатися, що різьба чиста. Потім закрутити свічку рукою до контакту сідла з головкою циліндрів. І лише тоді затягнути відповідним моментом. Закручування ключем «від початку» ризикує перекосом на забрудненій різьбі.

NGK у відповідях на питання про свічки розжарювання наводить моменти затягування залежно від діаметра різьби. Це довідкові значення виробника свічок: у вашого двигуна може бути інше, тому завжди звіряйте з мануалом для вашої моделі та з паспортом на конкретну свічку.

Недотяг і перетяг однаково погані. Перетягнуту свічку легко пошкодити або зірвати різьбу в головці, недотягнута гірше відводить тепло й може пропускати гази. Динамометричний ключ тут не розкіш, а необхідність. Ми писали про наслідки перетягування болтів у статті про моменти затягування.

Значення довідкові, перевіряйте за мануалом для вашої моделі.

Коли краще їхати на СТО:

• свічка прикипіла і не відкручується звичайним зусиллям;
• щоб дістатися до свічок, треба розбирати впуск;
• мультиметр показує норму, а двигун усе одно погано заводиться;
• коди вказують на блок керування, реле чи ланцюг живлення;
• після заміни свічок проблема лишилась.

Чек-ліст перед зимою

Щоб не дізнатися про проблему вранці в мороз, перевірку краще зробити заздалегідь. Це не складний регламент, а послідовність питань, які варто собі поставити, поки двигун ще заводиться без зусиль.

• Лампа. Перевірте поведінку індикатора на холодному двигуні відповідно до мануала саме вашого авто; незвична відсутність або блимання потребує діагностики. Це безприладний крок, але лише на холодному двигуні.
• Коди. Якщо лампа поводиться дивно або двигун заводиться гірше, зчитайте коди сканером: P0380, P0670 та інші, залежно від моделі.
• Виміри. Якщо підозра на свічки, виміряйте опір кожної (потрібні мультиметр і доступ до свічок). Порівнюйте з паспортом на вашу свічку, а не з чужими цифрами.
• Суміжні причини. Перевірте акумулятор, стан пального і датчик температури. Свічки можуть бути ні до чого.
• Правильна деталь. Якщо міняєте, підбирайте за VIN, з урахуванням типу (металева, керамічна, QGS) і наявності контролера.
• Монтаж. Чиста різьба, закрутити рукою, затягнути динамометричним ключем за мануалом.

Зведена таблиця: симптом — причина — перевірка

FAQ: відповіді на головні питання

Скільки свічок має вийти з ладу, щоб двигун не заводився?

Універсальної кількості немає. Bosch вказує, що в двигунах із непрямим упорскуванням за однієї несправної свічки проблеми з пуском імовірні за температур нижче 5 °C. Для інших конструкцій поріг залежить від двигуна, алгоритму керування й стану решти системи, тому орієнтуйтеся на діагностику, а не на кількість.

Чи потрібні свічки розжарювання влітку?

Потреба залежить від температури двигуна й алгоритму блока керування. Крім пуску, у сучасних систем є режим post-glow, який за даними Bosch і NGK продовжує роботу свічок після запуску, а в деяких конструкціях є й режим підігріву для регенерації сажового фільтра. Тому «влітку не працюють» — спрощення.

Як перевірити свічки розжарювання без зняття?

Спершу зчитайте коди сканером і подивіться на поведінку лампи. Далі для кожухових свічок NGK радить вимірювати опір між виводом і корпусом. Потрібні мультиметр і доступ до свічки; якщо їх з’єднує спільна шина живлення, на практиці її відключають перед виміром. Еталонне значення опору беріть із документації на вашу свічку.

Чи можна замінити металеві свічки керамічними?

Не за власним бажанням. Тип, розмір і сумісність із блоком керування визначає виробник авто, а QGS-свічки за NGK працюють лише зі спеціальним QGS-контролером. Підбір виконують за VIN-кодом і каталогом, а не за висловленою в рекламі швидкістю нагріву.

Лампа свічок блимає. Можна їхати далі?

Volkswagen для ринку США описує блимання індикатора як несправність керування двигуном. Це не обов’язково лише свічки, тому відповідь залежить від того, що покажуть коди. Тут два різні випадки. Лампа блимає, а двигун працює рівно і тягне як звичайно — перевірте, що каже мануал вашого авто, і якнайшвидше зробіть діагностику. Лампа блимає, а двигун втратив потужність, працює з перебоями або світяться інші попередження — дійте за мануалом і не продовжуйте рух, поки не з’ясуєте причину.

Чому не можна перевіряти свічку від акумулятора?

NGK не рекомендує подавати на свічку напругу акумулятора до світіння: температура нагрівальної спіралі може зрости до рівня пошкодження ще до того, як трубка виглядатиме добре нагрітою. Особливо небезпечно це для QGS-типів. Свічку можна пошкодити саме під час «перевірки».

Висновок

Свічка розжарювання — дрібна деталь із великою відповідальністю. Вона допомагає зайнятися першим порціям пального, у сучасних системах працює й після запуску, а в деяких конструкціях бере участь у регенерації сажового фільтра. Відмову такої деталі легко недооцінити, поки на вулиці тепло.

Головне — не ставити діагноз за одним симптомом. Важкий холодний пуск має кілька причин, а лампа на панелі лише каже, що підігрів запустився. Перевіряйте послідовно: лампа, коди, опір, і тільки потім заміна, з потрібним типом, чистою різьбою й моментом за мануалом. І ніколи не гріть свічку акумулятором до червоного: NGK прямо радить цього не робити.
